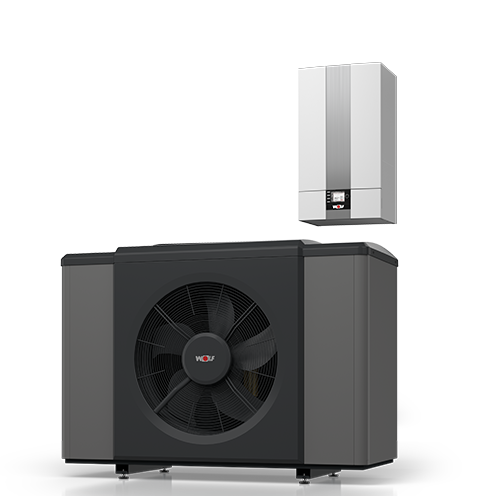

Wolf CHA-20/24, 400 V, Luft/Wasser-Wärmepumpe in Monoblockbauweise 9149093

Wolf CHA-20/24, 400 V, Luft/Wasser-Wärmepumpe in Monoblockbauweise

Einleitung

Die Wolf CHA-20/24, 400 V, ist eine modulierende Luft/Wasser-Wärmepumpe in Monoblockbauweise, konzipiert für effiziente Raumheizung, aktive Kühlung und Warmwasserbereitung. Die Anlage arbeitet mit dem natürlichen Kältemittel R290 (Propan) und kombiniert hohe Vorlauftemperaturen mit leisem Betrieb, wodurch sie sich besonders für den Einsatz in Wohngebäuden und Sanierungen eignet. Wolf bietet mit der CHA-Serie eine moderne Lösung, die Komfort, Umweltverträglichkeit und Bedienkomfort vereint.

Vorteile und Besonderheiten

• Umweltfreundliches Kältemittel R290 (Propan) für geringes Treibhauspotenzial
• Modulierender Betrieb für hohe Effizienz und präzise Leistungsanpassung
• Serienmäßig Heizen, Kühlen und Warmwasserbereitung möglich
• Hohe Vorlauftemperaturen bis +70°C im reinen Wärmepumpenbetrieb
• Komplett ausgestattete Inneneinheit mit Pumpe, 3-Wege-Umschaltventil und Sicherheitskomponenten
• Integriertes Internetschnittstellenmodul (Link home) zur Anbindung und Smartset App-Unterstützung
• Robuste Monoblock-Bauweise mit übersichtlichem Lieferumfang inklusive Schmutzfänger

Technische Details

Die CHA-20/24 ist Teil der CHA-Monoblock-Serie und wird in der Variante 400 V angeboten. Gemäß den Herstellerangaben erreicht die Wärmepumpe Nennleistungen und COP-Werte, die sich je nach Temperaturpunkt unterscheiden: bei A2/W35 liegt die Nennleistung bei 12,3 kW mit einem COP von 4,4, bei A7/W35 bei 8,7 kW mit COP 5,6 und bei A-7/W35 bis zu 15,1 kW mit COP 3,1. Die Außeneinheit misst 1700 x 1300 x 756 mm und wiegt etwa 230 kg; die kompakte Inneneinheit misst 440 x 790 x 340 mm bei einem Gewicht von ca. 27 kg. Das Gerät ist für den Betrieb mit einem Wolf Bedienmodul BM-2 vorgesehen; zudem ist die Installation eines Schlamm- und Magnetitabscheiders zwingend erforderlich. Ab 2025 werden CHA-Modelle serienmäßig mit dem WOLF Link Schnittstellenmodul ausgeliefert, was die Vernetzung und Bedienung per App erleichtert.

Anwendung und Einsatzbereiche

Die Wolf CHA-20/24 eignet sich für Neubau und Modernisierung im Wohnungs- und Einfamilienhausbereich sowie für kleine Mehrfamilienhäuser, sofern die hydronische Auslegung zum Gebäude passt. Typische Einsatzfälle sind die Deckung des Heizwärmebedarfs, die Integration in bestehende Heizsysteme mit Pufferspeicher sowie die Kombination mit Fußbodenheizung, Radiatoren oder Mischsystemen. Durch die Möglichkeit zur Kühlung ist die Anlage auch in wärmeren Jahreszeiten nutzbar. Bei der Planung sind Wolf-spezifische Anforderungen wie das Bedienmodul BM-2 und der Einbau von Schlamm-/Magnetitabscheidern zu beachten, um langfristige Betriebssicherheit zu gewährleisten.

Lieferumfang

Im Lieferumfang der Wolf CHA-20/24 sind enthalten: die Monoblock-Wärmepumpe mit Außen- und Inneneinheit, ein Schmutzfänger sowie das Internetschnittstellenmodul (Link home). Die Inneneinheit ist bereits werksseitig mit Pumpen, 3-Wege-Umschaltventil, Sensorik und einem Sicherheitsventil ausgestattet. Hinweis: Das Wolf Bedienmodul BM-2 ist für den Betrieb erforderlich, wird aber separat geliefert. Zudem wird dringend empfohlen, Schlamm- und Magnetitabscheider in die hydraulische Anlage zu integrieren.

Fazit

Die Wolf CHA-20/24, 400 V, ist eine leistungsfähige und umweltbewusste Monoblock-Lösung für anspruchsvolle Heiz- und Kühlaufgaben. Wolf überzeugt mit durchdachter Serienausstattung, Vernetzungsmöglichkeiten über Link home und hohen Vorlauftemperaturen, die die Integration in verschiedene Heizungssysteme erleichtern. Für Planer und Installateure bietet die CHA-Serie eine solide Basis mit hoher Effizienz, vorausgesetzt, die geforderten Bedien- und Schutzkomponenten wie BM-2 und Schlammabscheider werden berücksichtigt. Empfehlenswert für Kunden, die auf bewährte Technik von Wolf und eine zukunftsfähige, klimafreundliche Lösung setzen.

Technische Daten

Sicherheitshinweise

WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
