Buderus BU110H-1-36 Plattenwärmetauscher, 1 1/4″, G 1 1/4″ auf R 1″, 26 - 35 kW 7738339797
570,86 €
% 803,42 € (28.95% gespart)
Lieferzeit: 1 - 3 Werktage
Produktinformationen "Buderus BU110H-1-36 Plattenwärmetauscher, 1 1/4″, G 1 1/4″ auf R 1″, 26 - 35 kW 7738339797"
Buderus BU110H-1-36 Plattenwärmetauscher, 1 1/4″, G 1 1/4″ auf R 1″, 26 - 35 kW
Einleitung
Der Buderus BU110H-1-36 Plattenwärmetauscher ist ein hartgelöteter, kupfergelöteter Plattenwärmetauscher aus Edelstahl (polierte Platten, Werkstoff 1.4404) zur zuverlässigen Systemtrennung und zum effizienten Wärmeübergang. Konzipiert für Leistungen im Bereich 26 - 35 kW, bietet das Set eine kompakte Lösung für Heizungs- und Warmwasseranlagen, bei denen eine sichere hydraulische Trennung und hohe Korrosionsbeständigkeit gefragt sind. Buderus steht für Qualität und Systemkompetenz, weshalb dieses Produkt ideal in Verbindung mit Buderus Heizsystemen eingesetzt werden kann.
Vorteile und Besonderheiten
- Hochwertig: Polierte Edelstahlplatten (1.4404) mit Cu-Lot hartgelötet für lange Lebensdauer.
- Effizient: Auslegung für 26 - 35 kW bei niedrigen Druckverlusten und hohen Volumenströmen.
- Komplettset: Inklusive Standkonsole, PU-Isolierung und vier Anschlussverschraubungen (G 1 1/4″ auf R 1″).
- Flexibel: Anschluss 1 1/4″ mit adaptiver Verschraubung 1 1/4″ auf 1″ AG für einfache Integration.
- Sicher: Geeignet zur Systemtrennung, verhindert Vermischung von Primär- und Sekundärkreislauf.
- Kompatibel: Passt zu Buderus Heizungskomponenten und fördert eine saubere, zuverlässige Wärmeübertragung.
Technische Details
Der BU110H-1-36 ist ausgelegt für eine maximale Leistung von 26 - 35 kW. Eckdaten der Auslegung umfassen Volumenströme und Druckverluste: Volumenstrom primär bei Delta T = 20 K beträgt ca. 1540 l/h mit einem maximalen Druckverlust primär von 91,9 mbar; Volumenstrom sekundär bei Delta T = 15 K beträgt ca. 2046,9 l/h mit einem maximalen Druckverlust sekundär von 130,0 mbar. Typische Temperaturpaarungen der Auslegung sind primär 85/65 °C sekundär 75/60 °C, primär 65/45 °C sekundär 55/40 °C sowie primär 55/35 °C sekundär 45/30 °C. Anschlussseitig verfügt der Wärmetauscher über eine 1 1/4″-Verschraubung, geliefert mit Adaptern G 1 1/4″ auf R 1″.
Anwendung und Einsatzbereiche
Der BU110H-1-36 eignet sich für die hydraulische Systemtrennung in Wohn- und Gewerbeheizungen, bei Heizkreisen mit Wärmeerzeugern, Pufferspeichern oder Fernwärmeanschlüssen. Typische Einsatzfelder sind die Trennung von Primär- und Sekundärkreis, Schutz der nachfolgenden Anlage vor Verunreinigungen sowie die Kombination mit Buderus Kesseln und Systemkomponenten. Durch die kompakte Bauform und die mitgelieferte Konsole ist die Montage platzsparend möglich; die Isolierung reduziert Wärmeverluste und erleichtert den Einsatz in Technikräumen.
Lieferumfang
Im Lieferumfang des Sets sind enthalten: der Plattenwärmetauscher BU110H-1-36 (hartgelötet, polierte Edelstahlplatten), eine Standkonsole zur sicheren Befestigung, geeignete PU-Isolierung zur Reduzierung von Wärmeverlusten sowie vier Anschlussverschraubungen 1 1/4″ auf 1″ AG (G 1 1/4″ auf R 1″). Alle Komponenten sind für eine standardisierte Installation ausgelegt.
Fazit
Der Buderus BU110H-1-36 Plattenwärmetauscher ist eine solide, langlebige Lösung für die sichere Systemtrennung und effektiven Wärmeübergang in Heizungs- und Speicheranwendungen. Mit seinen technischen Eckwerten (26 - 35 kW, geringe Druckverluste und hohe Volumenströme), der kompletten Lieferung inklusive Konsole und Isolierung sowie der bewährten Buderus-Qualität ist er eine empfehlenswerte Komponente für professionelle Installationen. Installateure und Planer profitieren von der einfachen Integration, zuverlässigen Funktion und Kompatibilität zu Buderus-Systemen.

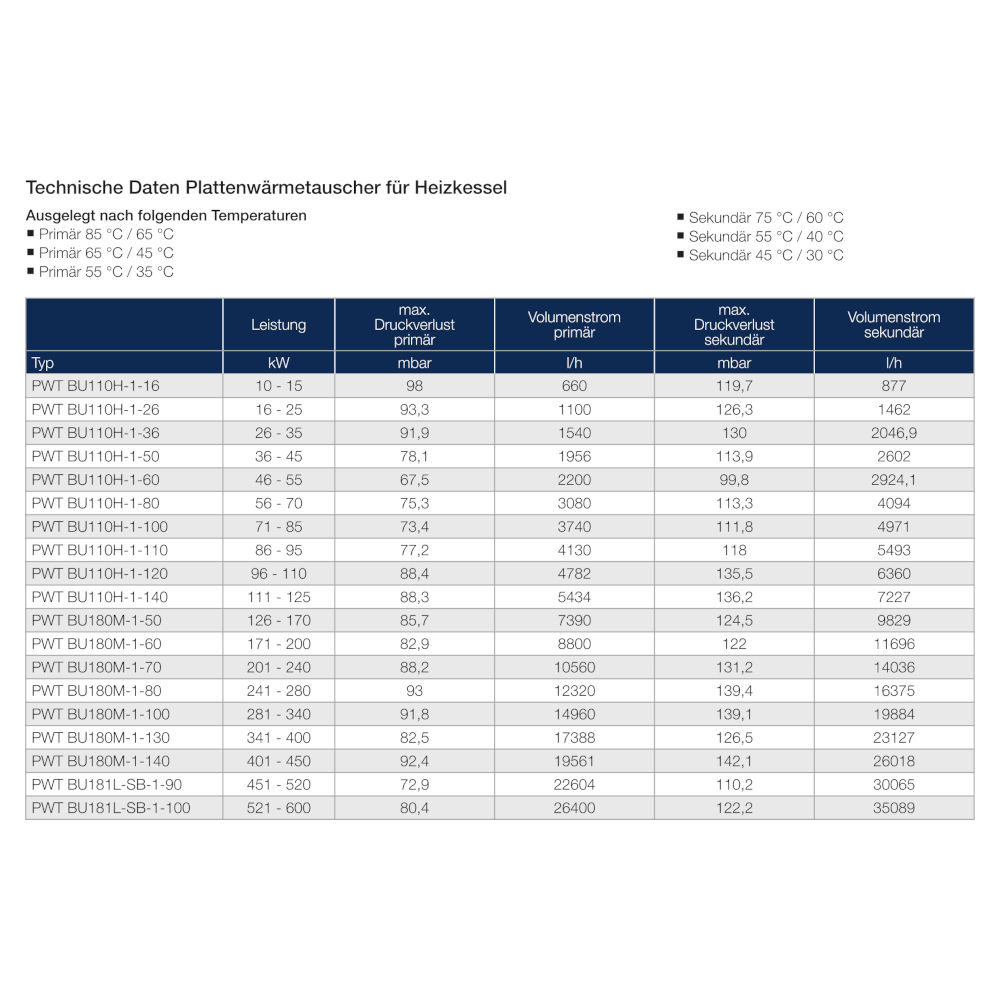

Technische Daten
| Plattenwärmetauscher | Leistung (kW) | max. Druckverlust primär (mbar) | Volumenstrom primär (l/h) | max. Druckverlust sekundär (mbar) | Volumenstrom sekundär (l/h) |
| PWT BU110H-1-16 | 10 - 15 | 98 | 660 | 119,7 | 877 |
| PWT BU110H-1-26 | 16 - 25 | 93,3 | 1100 | 126,3 | 1462 |
| PWT BU110H-1-36 | 26 - 35 | 91,9 | 1540 | 130 | 2046,9 |
| PWT BU110H-1-50 | 36 - 45 | 78,1 | 1956 | 113,9 | 2602 |
| PWT BU110H-1-60 | 46 - 55 | 67,5 | 2200 | 99,8 | 2924,1 |
| PWT BU110H-1-80 | 56 - 70 | 75,3 | 3080 | 113,3 | 4094 |
| PWT BU110H-1-100 | 71 - 85 | 73,4 | 3740 | 111,8 | 4971 |
| PWT BU110H-1-110 | 86 - 95 | 77,2 | 4130 | 118 | 5493 |
| PWT BU110H-1-120 | 96 - 110 | 88,4 | 4782 | 135,5 | 6360 |
| PWT BU110H-1-140 | 111 - 125 | 88,3 | 5434 | 136,2 | 7227 |
| PWT BU180M-1-50 | 126 - 170 | 85,7 | 7390 | 124,5 | 9829 |
| PWT BU180M-1-60 | 171 - 200 | 82,9 | 8800 | 122 | 11696 |
| PWT BU180M-1-70 | 201 - 240 | 88,2 | 10560 | 131,2 | 14036 |
| PWT BU180M-1-80 | 241 - 280 | 93 | 12320 | 139,4 | 16375 |
| PWT BU180M-1-100 | 281 - 340 | 91,8 | 14960 | 139,1 | 19884 |
| PWT BU180M-1-130 | 341 - 400 | 82,5 | 17388 | 126,5 | 23127 |
| PWT BU180M-1-140 | 401 - 450 | 92,4 | 19561 | 142,1 | 26018 |
| PWT BU181L-SB-1-90 | 451 - 520 | 72,9 | 22604 | 110,2 | 30065 |
| PWT BU181L-SB-1-100 | 521 - 600 | 80,4 | 26400 | 122,2 | 35089 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), "nicht-steckerfertigen Geräten" ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Buderus |
| Bezeichnung: | BU110H-1-36 Plattenwärmetauscher aus polierten Edelstahlplatten, mit Cu-Lot hartgelötet |
| Artikelnummer: | 7738339797 |
| Leistung: | 26 - 35 kW |
| Max. Druckverlust primär: | 91,9 mbar |
| Volumenstrom primär: | 1540 l/h |
| Max. Druckverlust sekundär: | 130,0 mbar |
| Volumenstrom sekundär: | 2046,9 l/h |
| Anschluss: | 1 1/4″ |
| Verschraubung: | G 1 1/4″ auf R 1″ |
Hersteller
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
https://www.buderus.de/de
FAQ: BU110H-1-36 Plattenwärmetauscher
Wofür wird der Buderus BU110H-1-36 Plattenwärmetauscher verwendet?
Der Wärmetauscher dient zur hydraulischen Systemtrennung und zum zuverlässigen Wärmeübergang zwischen Primär- und Sekundärkreis in Heizungsanlagen. Er schützt nachgeschaltete Komponenten vor Verschmutzung und ermöglicht kontrollierte Temperaturpaarungen.
Welche technischen Eckdaten sind für Leistung und Druckverlust relevant?
Der BU110H-1-36 ist ausgelegt für 26 - 35 kW. Der maximale Druckverlust primär beträgt 91,9 mbar bei einem Volumenstrom primär von ca. 1540 l/h, sekundär 130,0 mbar bei ca. 2046,9 l/h.
Wie wird der Wärmetauscher montiert und welche Komponenten sind im Set enthalten?
Das Set enthält den Plattenwärmetauscher, eine Standkonsole, PU-Isolierung und vier Anschlussverschraubungen (G 1 1/4" auf R 1"). Die Montage erfolgt an der Standkonsole, Anschlüsse werden mit den mitgelieferten Verschraubungen verbunden.
Ist der BU110H-1-36 mit Buderus Heizsystemen kompatibel?
Ja, der Wärmetauscher ist für den Einsatz mit Buderus Komponenten konzipiert und lässt sich in Buderus Heiz- und Speichersysteme integrieren. Die standardisierten Anschlüsse erleichtern die Kombination mit gängigen Geräten.
Welche Wartungsmaßnahmen sind erforderlich?
Wartung beschränkt sich in der Regel auf Sichtkontrollen der Anschlussstellen, Dichtungen und der Isolierung sowie periodische Prüfung auf Dichtheit. Bei Bedarf können Reinigungs- und Spülmaßnahmen durch qualifiziertes Fachpersonal durchgeführt werden.
Gibt es Förderung oder Hinweise zur Installation für Förderprogramme?
Förderfähigkeit hängt von lokalen und nationalen Programmen sowie der konkreten Anlagenkonfiguration ab. Zur Klärung von Fördermöglichkeiten und Anforderungen sollte Rücksprache mit einem Fachinstallateur oder dem zuständigen Fördergeber gehalten werden.
| Hersteller-Artikelnummer: | 079G1716 |
|---|---|
| Hersteller-Informationen: | SONDEX Deutschland GmbH |
